表面粗糙度及輪廓測量儀

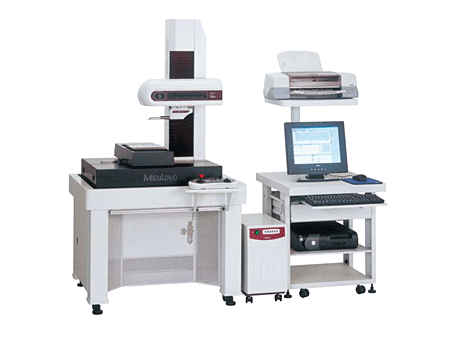

FormtracerExtreme(超級表面粗糙度/輪廓測量裝置)SV-C3000CNC/SV-C4000CNC

發布時間:2022-08-18人氣:78

商品簡介:高精度CNC表面粗糙度/形狀測量儀,一機二用:可進行表面粗糙度和形狀/輪廓測量。 每軸驅動速度最高可達200mm/秒,實現高速定位,滿足多輪廓/多工件的測量任務。 帶?軸的機型可通過電動傾斜檢測器,對水平和傾斜表面進行連續測量。 帶Y軸工作臺的機型可通過Y軸軸向定位,擴大測量任務的范圍,如多工件任務等。 SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺,可提高寬/窄范圍測量精度和Z1軸分辨率。 通過同時控制X軸和Y軸的方向,可實現傾斜平面的測量。 通過簡單的一次性操作,可更換形狀/輪廓測量裝置與表面粗糙度測量裝置,并且,不必對連接電纜重新布線。 由于Z1軸檢測器內置了防撞器,當檢測器主體即將碰撞工件或夾具時,檢測器將自動停機。 配有易于操作的遙控箱:通過兩個操縱桿,選定需要操作的軸,即可實現任何移動。鍵上端的軸向圖標易于辨認,輕松操作。 通過USB與數據處理/分析器通信。

特點

高精度CNC表面粗糙度/形狀測量儀,一機二用:可進行表面粗糙度和形狀/輪廓測量。

每軸驅動速度最高可達200mm/秒,實現高速定位,滿足多輪廓/多工件的測量任務。

帶á軸的機型可通過電動傾斜檢測器,對水平和傾斜表面進行連續測量。

帶Y軸工作臺的機型可通過Y軸軸向定位,擴大測量任務的范圍,如多工件任務等。

SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺,可提高寬/窄范圍測量精度和Z1軸分辨率。

通過同時控制X軸和Y軸的方向,可實現傾斜平面的測量。

通過簡單的一次性操作,可更換形狀/輪廓測量裝置與表面粗糙度測量裝置,并且,不必對連接電纜重新布線。

由于Z1軸檢測器內置了防撞器,當檢測器主體即將碰撞工件或夾具時,檢測器將自動停機。

配有易于操作的遙控箱:通過兩個操縱桿,選定需要操作的軸,即可實現任何移動。鍵上端的軸向圖標易于辨認,輕松操作。

通過USB與數據處理/分析器通信。



基本技術參數:

基座尺寸(WxH):750x600mm

基座材料:花崗巖

重量:240kg,250kg(高立柱型)

電源:100–240VAC±10%,50/60Hz

能耗:500W(主機)

輪廓測量技術參數:

X1軸

 測量范圍:200mm

 分辨率:0.05μm

 檢測方法:反射型線性編碼器

 驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

 測量速度:0.02-2mm/s

 移動方向:向前/向后

 直線度:2μm/200mm

*以X軸為水平方向上

 指示精度:±(1+0.02L)μm, (20°C時)*L為驅動長度(mm)

a軸

 傾角:-45°至+10°

 分辨率:0.000225°

 旋轉速度:1rpm

Z2軸(立柱)

 垂直移動:300mm或500mm

 分辨率:0.05μm

 檢測方法:反射型線性編碼器

 驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

Z1軸(檢測器)

 測量范圍:±25mm

 分辨率:0.2μm(SV-C3100CNC),0.05μm(SV-C4100CNC)

 檢測方法:線性編碼器(SV-C3100CNC),

激光全息測微計(SV-C4100CNC)

 直線位移:±(3+I2HI/25)μm(SV-C3100CNC)

精度:(20°C時)±(0.8+I0.5HI/25)μm(SV-C4100CNC)

*H為基于水平位置的測量高度(mm)

 測針上/下運作:弧形移動

 測針方向:向下

 測力:30mN

 跟蹤角度:向上:70°,向下:70°(根據表面粗糙度,使用標準單切面測針)

測針針尖尖端半徑:25μm、硬質合金尖端

表面粗糙度測量的技術參數:

X1軸

 測量范圍:200mm

 分辨率:0.05μm

 檢測方法:反射型線性編碼器

 驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

 測量速度:0.02-2mm/s

 移動方向:向后

直線度:0.5μm/200mm

a軸

 傾角:-45°至+10°

 分辨率:0.000225°

 旋轉速度:1rpm

Z2軸(立柱)

 垂直移動:300mm或500mm

 分辨率:0.05μm

 檢測方法:反射型線性編碼器

 驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

檢測器(選件)

 范圍/分辨率:800μm/0.01μm,80μm/0.001μm,8μm/0.0001μm(使用測頭選件時,最大可達2400μm)

 檢測方法:無軌/有軌測量

 測力:4mN或0.75mN(低測力型)

 測針針尖:金剛石、90o/5μmR

(60o/2μmR:低測力型)

 導頭曲率半徑:40mm

 檢測方法:差動電感式

選件

防震臺架

防震臺裝置:膜片空氣彈簧

自然頻率:2.5-3.5Hz

減震機構:阻尼孔

調水平裝置:帶機械閥的自動控制裝置

氣源氣壓:0.4Mpa

承載:350kg

尺寸(WxDxH):1000x895x715mm

重量:280kg

Y軸工作臺裝置

測量范圍:200mm

最小讀數:0.05μm

標尺裝置:反射型線性編碼器

驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

最大承載能力:20kg

直線度:0.5μm/200mm

指示精度(20°C時):

±(2+2L/100)μm,輪廓模式

L為兩個測量點之間的距離(mm)

工作臺尺寸:200x200mm

尺寸(WxDxH):320x646x105mm

重量:35kg



訂貨信息

型號

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

貨號(100V-120V)

525-521-1

525-522-1

525-523-1

525-524-1

貨號(200V-240V)

525-521-2

525-522-2

525-523-2

525-524-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直行程

300mm

300mm

300mm

300mm

Y軸工作臺裝置

已安裝

已安裝

a軸裝置

已安裝

已安裝

花崗巖基座尺寸(WxD)

750x600mm

750x600mm

750x600mm

750x600mm

尺寸(主機、WxDxH)

800x620x1000mm

800x620x1000mm

800x620x1000mm

800x620x1000mm

重量(主機)

240kg

240kg

240kg

240kg

型號

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

貨號(100V-120V)

525-541-1

525-542-1

525-543-1

525-544-1

貨號(200V-240V)

525-541-2

525-542-2

525-543-2

525-544-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直行程

500mm

500mm

500mm

500mm

Y軸工作臺裝置

已安裝

已安裝

a軸裝置

已安裝

已安裝

花崗巖基座尺寸(WxD)

750x600mm

750x600mm

750x600mm

750x600mm

尺寸(主機、WxDxH)

800x620x1200mm

800x620x1200mm

800x620x1200mm

800x620x1200mm

重量(主機)

250kg

250kg

250kg

250kg

型號

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

貨號(100V-120V)

525-621-1

525-622-1

525-623-1

525-624-1

貨號(200V-240V)

525-621-2

525-622-2

525-623-2

525-624-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直行程

300mm

300mm

300mm

300mm

Y軸工作臺裝置

已安裝

已安裝

a軸裝置

已安裝

已安裝

花崗巖基座尺寸(WxD)

750x600mm

750x600mm

750x600mm

750x600mm

尺寸(主機、WxDxH)

800x620x1000mm

800x620x1000mm

800x620x1000mm

800x620x1000mm

重量(主機)

240kg

240kg

240kg

240kg

型號

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

貨號(100V-120V)

525-641-1

525-642-1

525-643-1

525-644-1

貨號(200V-240V)

525-641-2

525-642-2

525-643-2

525-644-2

X1軸測量范圍

200mm

200mm

200mm

200mm

Z2軸垂直行程

500mm

500mm

500mm

500mm

Y軸工作臺裝置

已安裝

已安裝

a軸裝置

已安裝

已安裝

花崗巖基座尺寸(WxD)

750x600mm

750x600mm

750x600mm

750x600mm

尺寸(主機、WxDxH)

800x620x1200mm

800x620x1200mm

800x620x1200mm

800x620x1200mm

重量(主機)

250kg

250kg

250kg

250kg
